Avances en la instrumentación de estructuras con fibra óptica. El presente de una instrumentación con futuro
Advances in the implementation of optical fiber on structures. The present of an implementation with a future
Avanços na instrumentação de estruturas com fibra ótica. o presente de uma instrumentação com futuro
1 , Profesor Asociado Departamento de Ingeniería Civil y Ambiental, UPC, Barcelona, España.
2 , Profesor Asociado Departamento de Ingeniería de Proyectos y de la Construcción, UPC, Barcelona, España.
*Contact author: info@cotca.com
Recepción: 14 de noviembre de 2019.
Aceptación: 30 de octubre de 2020.
Publicación: 01 de enero de 2021.
| Citar como: Alegre, V., Villalba, S. (2021), "Avances en la instrumentación de estructuras con fibra óptica. El presente de una instrumentación con futuro", Revista ALCONPAT, 11 (1), pp. 105 – 122, DOI: https://doi.org/10.21041/ra.v11i1.447 |
Resumen
Se discute el ejemplo de un caso real en el que, sobre un túnel existente que se instrumenta con fibra óptica, se construye un edificio. Ello permite hacer el seguimiento de la historia de cargas de una estructura desde que se coloca la fibra óptica. Para constatar que no se ve afectado estructuralmente el túnel durante el período de construcción, se instrumentan secciones del mismo y se miden las microdeformaciones que se producen, que se comparan con las del modelo. Se han podido apreciar las ovalizaciones y tensiones en la bóveda durante las distintas fases del proceso constructivo, estando todas ellas por debajo de los valores límites establecidos en el plan de contingencias. Esta técnica ha permitido validar durante todo el proceso las obras realizadas.
Palabras clave:
fibra óptica,
instrumentación,
túneles,
microdeformaciones
Abstract
An example of a real case is discussed in which, on an existing tunnel, which is instrumented with optical fiber, a building is built. This makes possible to track the load history of a structure since the fiber is placed. To verify that the tunnel is not structurally affected during the construction period, sections of it are instrumented and the micro deformations that occur are measured, which are compared with those of the model. It has been possible to appreciate the ovalizations and tensions in the vault during the different phases of the construction process, all of them being below the limit values established in the contingency plan. This technique has made possible to validate the works carried out throughout the process.
Keywords:
optical fiber,
instrumentation,
tunnels,
microdeformations
Resumo
É discutido o exemplo de um caso real em que, em um túnel existente, um edifício é construído com instrumentação de fibra ótica que permite monitorar o histórico de carregamento de uma estrutura desde sua instalação. Para verificar se o túnel não é estruturalmente afetado durante o período de construção, trechos do túnel são instrumentados e as microdeformações ocorridas são medidas, as quais são comparadas com as do modelo. Foi possível apreciar as ovalizações e tensões na abóbada durante as diferentes fases do processo de construção, estando todas abaixo dos valores limites estabelecidos no plano de contingência. Esta técnica permitiu validar os trabalhos realizados ao longo do processo.
Palavras-chave:
fibra ótica,
instrumentação,
túneis,
microdeformações
1. IntroducciÓn
Un problema técnico frecuente es la interacción entre las obras de nueva construcción y las infraestructuras existentes. Las distintas partes de una infraestructura se gestionan para una vida útil determinada, como es el caso de la Red de Metro de Barcelona, cuyo estado actual se definió de forma ordenada entre 2000 y 2003 dejando, entre otros documentos, un túnel virtual de los 92 km de entonces, con la geometría de la sección transversal y el catálogo de daños y disfunciones para su gestión. Los primeros kilómetros de túnel son de 1924 y, lógicamente, la administración responsable (Generalitat de Catalunya) y el ente que lo gestiona (Transports de Barcelona, S.A.) obligan a que en los nuevos edificios construidos dentro del área de influencia de su infraestructura se compruebe que no afectan al uso y servicio de la red, ni a su estructura. Para ello, entre otras cosas, exige que se evalúe estructuralmente la zona afectada facilitando la información estructural de que dispone, y que se registren los movimientos que se producen en la infraestructura durante la construcción de la nueva obra, actuando en consecuencia.
Para realizar este seguimiento, se realizan en ocasiones mediciones con teodolitos monitorizados de varios puntos de la sección transversal. Si se desea más precisión para evaluar los riesgos, una herramienta muy válida es la tecnología de la fibra óptica que, adherida a la superficie, permite medir microdeformaciones en, por ejemplo, las secciones transversales centímetro a centímetro.
Esta tecnología consiste en el uso de un reflectómetro óptico de retrodispersión denominado sistema OBR (Optical Backscatter Reflectometer) como una herramienta de monitorización, en este caso, de una estructura de hormigón armado de un túnel con dovelas de la Línea 9 en Barcelona, que podría presentar fisuras o disfunciones en estado de servicio, como consecuencia de la construcción de un edificio que se realiza parcialmente sobre dicho tramo de túnel.
La principal característica del sistema OBR es su gran sensibilidad y alta resolución espacial a través del uso de fibra óptica como sensor. Lo anterior, produce registros de deformaciones en los cuales se puede identificar y localizar la presencia de fisuras.
Sobre ese túnel se va a realizar un edificio, habiéndose modelado todo el proceso: vaciado, losa de cimentación, ejecución de la estructura y puesta en carga de todos los subsistemas que forman parte del edificio (fachadas, pavimentos, tabiquería, instalaciones, …).
Para estas etapas de carga, se establecen los valores esperados, y se crea un plan de contingencias con avisos, alertas y alarmas para el caso de que se sobrepasen. A medida que va avanzando la obra, la instrumentación realizada en el túnel con la fibra óptica va registrando los valores obtenidos de forma continua o semicontinua, lo cual permite conocer en cada momento las posibles disfunciones que se producen en la sección (ovalizaciones, microdeformaciones, nuevas fisuras, etc.) y actuar en consecuencia. El período previsto para la ejecución de la obra son 18 meses, una vez acabada la obra se podría mantener la instrumentación y hacer lecturas cuando por ejemplo se produjeran incidencias y se quisiera valorar su repercusión en la estructura del túnel del cual se va obteniendo su “historia de cargas”.
La fibra óptica, que como sistema de monitorización continua es resistente al agua y a la corrosión, soslaya problemas de interferencias electromagnéticas y corrientes parásitas que se producen en otras técnicas, y permite lecturas simultáneas de hasta 5000 puntos de la estructura en estudio.
El objetivo de este trabajo es constatar que no se ve afectado estructuralmente un túnel durante el período de construcción de un edificio, a través de la instrumentación de secciones del primero en las que se miden las microdeformaciones que se producen, y que se comparan con las del modelo. De esta manera, se podrán apreciar las ovalizaciones y tensiones en la bóveda durante las distintas fases del proceso constructivo.
2. Modelización e instrumentación del túnel
La modelación de las distintas etapas se realizó con el programa SAP2000 y el PLAXIS de dos dimensiones, y dio, a partir de la geometría definida en la Figura 1, los siguientes resultados indicados en la Tabla 1 y Figura 2:

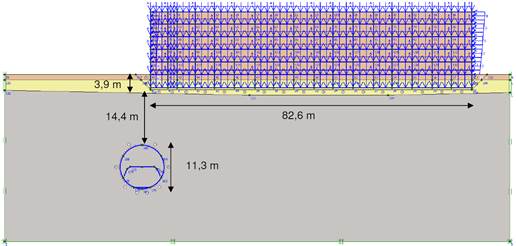

| Figura 1. Geometría de la sección de cálculo. | ||||
| Tabla 1. Resultados obtenidos en el modelo | ||||||||||||||
| En situación actual | Fase de excavación de aparcamiento | Fase de explotación del edificio | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esfuerzos en revestimiento del túnel | ||||||||||||||
| Nk (kN/m) | 1.430 | 1.410 | 1.700 | |||||||||||
| Vk (kN/m) | 39,63 | 38,44 | 45,04 | |||||||||||
| Mk (kN-m/m) | 33,45 | 34,10 | 61,66 | |||||||||||
| Desplazamientos máximos en el túnel | ||||||||||||||
| Horizontal (mm) | 0 (*) | 1,49 | -2,98 | |||||||||||
| Vertical (mm) | 0 (*) | 1,63 | -7,18 | |||||||||||
| (*) La situación actual se adopta como situación de referencia, es decir, estado de deformación 0. | ||||||||||||||

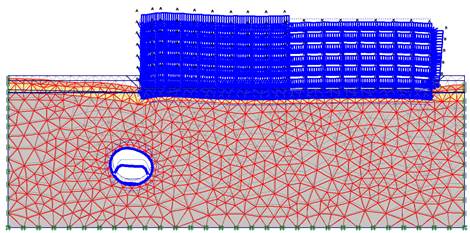

| Figura 2. Primer mecanismo de rotura encontrado, para un factor de seguridad de 2,29. | ||||
Como consecuencia de lo anterior se estableció un plan de contingencias que se resume en la Tabla 2:
| Tabla 2. Tensiones y deformaciones máximas en dovelas. Plan de contingencias. | ||||||||||||||
| Valores de las zonas de compresión | Valores de la zona de tracción | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dovelas | Dovelas | |||||||||||||
| Δσ(Mpa) | Δµε | Ancho de fisura Δδ(mm) | ||||||||||||
| Aviso | 18.40 | 755 | 0.50 | |||||||||||
| Alerta | 28.40 | 955 | 1.80 | |||||||||||
| Alarma | 33.40 | 1595 | 3.50 | |||||||||||
El túnel instrumentado de la L9 es una sección típica con vías superpuestas y losa intermedia. La fibra óptica se ha colocado en el perímetro de la sección transversal, siempre de acuerdo con la Propiedad. La Figura 3 muestra su colocación. La colocación de fibra se ha llevado a cabo siguiendo el perímetro de una sección transversal en la posición indicada en planta.

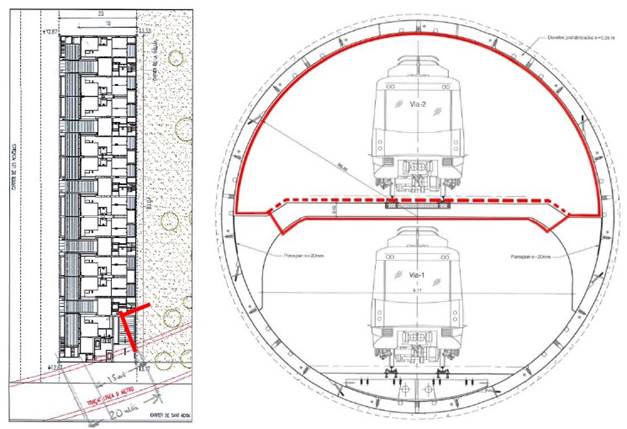

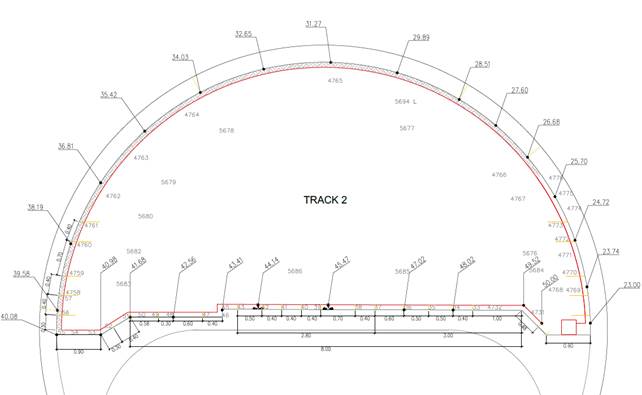

| Figura 3. Planta de detalle del edificio con relación al túnel del metro y sección del trazado de la fibra óptica. | ||||
La instrumentación planteada mide microdeformaciones en la sección transversal del túnel, es decir, los posibles movimientos o disfunciones de la sección transversal.

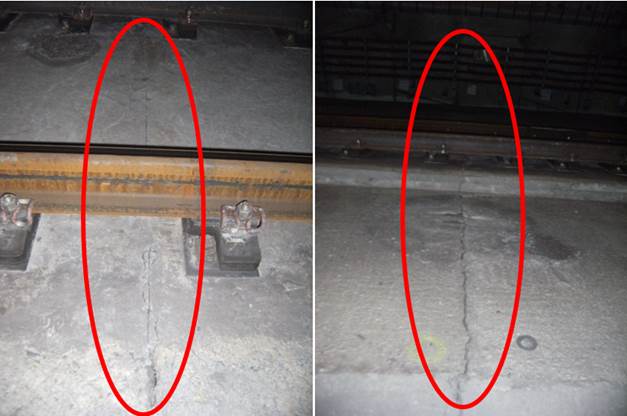

En la lectura inicial de ceros con la fibra óptica se hace un catálogo de las disfunciones actuales (fisuras, humedades, coqueras, rugosidades anómalas, etc.). La Figura 4, la Figura 5 y la Figura 6 muestran algunas de las disfunciones detectadas en la toma de datos inicial.

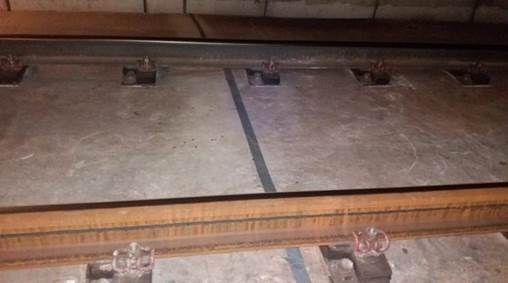

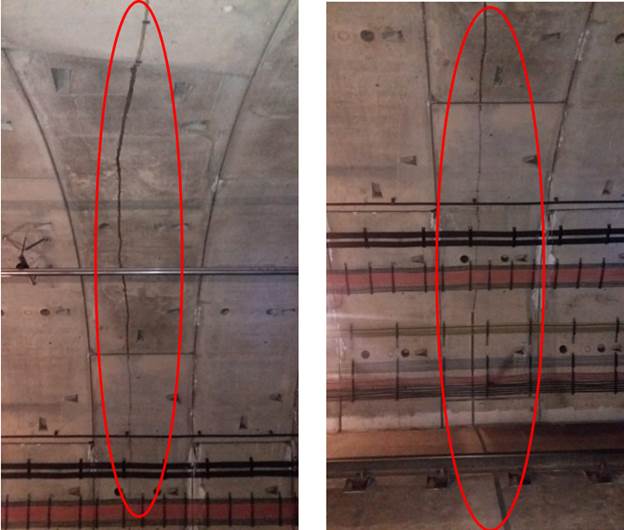

| Figura 4. Juntas en la losa de vías, que existen cada 25m. | ||||

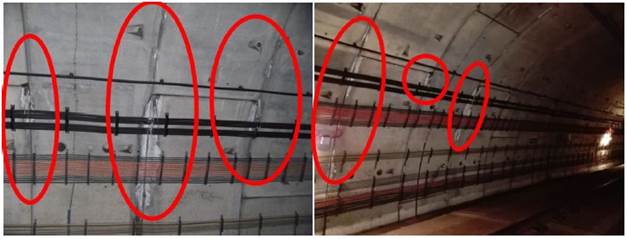

| Figura 5. Filtraciones (lixiviaciones de las cales del cemento). | ||||

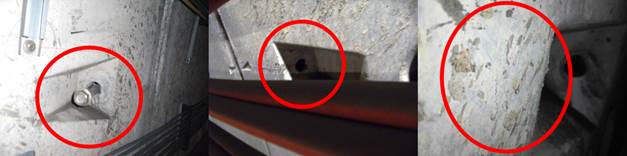

| Figura 6. Rugosidad y pernos de sujeción que podrían afectar a la colocación de la fibra. | ||||
En cada lectura posterior planteada en las diferentes fases de la obra (previa al inicio, vaciado, finalización de la cimentación, estructura y fin de la obra), se miden las microdeformaciones en los perímetros de las secciones transversales, se comparan con el modelo realizado y se emiten informes. Cuando se sobrepase los criterios de ovalización prescritos en la normativa o se detecten disfunciones, se actuará de acuerdo con el protocolo del plan de contingencias establecido.
Lo anterior permite detectar los principales cambios en el comportamiento estructural del túnel y obtener información que servirá para evaluar su seguridad estructural, durante la construcción del edificio, al final de las obras y a lo largo de su vida útil.
2.1 Esquemas de posicionamiento
Todo el sistema de monitorización se ha situado en la zona estratégica susceptible a la posible dinámica y evolución de la respuesta estructural (variaciones de microdeformaciones-tensiones, movimientos, posibles incrementos y/o desarrollo de mapas de fisuración, etc.) del túnel a lo largo de los trabajos de construcción del edificio. Este sistema de instrumentación ha sido seleccionado considerando las condiciones de trabajo a las que estará sometido (variación térmica, condiciones de uso, etc.).
A continuación, se muestra el alcance de la monitorización empleada (ver Figura 7).

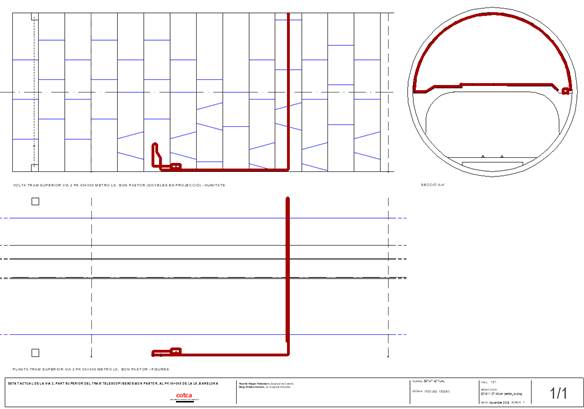

| Figura 7. Esquema general del túnel. Alzado y planta. La línea roja indica el recorrido de la fibra óptica. | ||||
La longitud real de monitorización del túnel se ajusta a la longitud real de una sección transversal y un tramo longitudinal, siendo ésta una distancia de 50.00m de longitud. Es decir, la fibra óptica FOD1 (Fibra Óptica Distribuida) se encuentra adherida 40m y los últimos 10m se mantuvieron en el carrete que contiene la fibra óptica (sin adherir), el cual se fijó a la estructura con cinta americana. Este detalle se observa en las Figura 8, Figura 9 y Figura 10, junto con el sistema instalado dentro de la sección transversal del túnel.

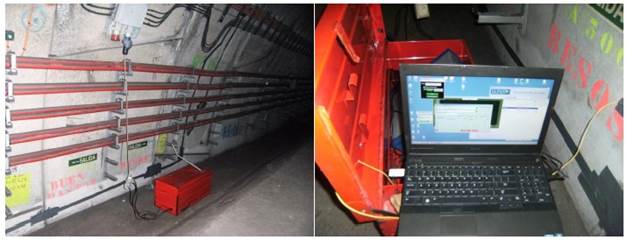

| Figura 8. Carrete de fibra óptica restante sujeto a la estructura y ODiSI (Optical Distributed Sensor Interrogator, de LUNA Tecnologies, Model A50) en funcionamiento. | ||||

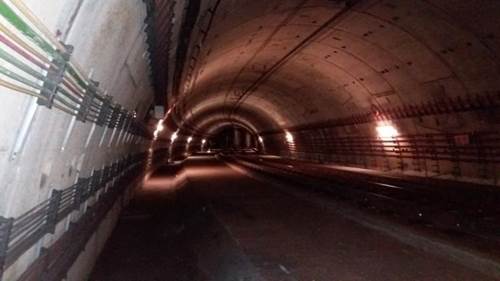

| Figura 9. Vista general del túnel en la sección instrumentada. | ||||
| Figura 10. Fibra óptica protegida bajo las vías del tren. | ||||
En la Figura 11 se visualiza el procedimiento de adherencia realizado con la fibra óptica en la losa del carril de circulación de la vía 2 y en la bóveda del túnel.
| Figura 11. Procedimiento de adherencia de la fibra óptica en la losa del carril de circulación de la vía 2 y en la bóveda del túnel. | ||||
3. Resultados y discusión.
3.1 Resultados del modelo
Se han obtenido tensiones y desplazamientos en el túnel antes, durante y después de la construcción del edificio mediante un método de cálculo por elementos finitos en hipótesis de deformación plana. El programa informático empleado es el PLAXIS v8.
A continuación, se detallan los resultados más significativos obtenidos a partir de la monitorización planteada. La Figura 12 muestra el tramo de sección del túnel con la tramificación de la FOD.

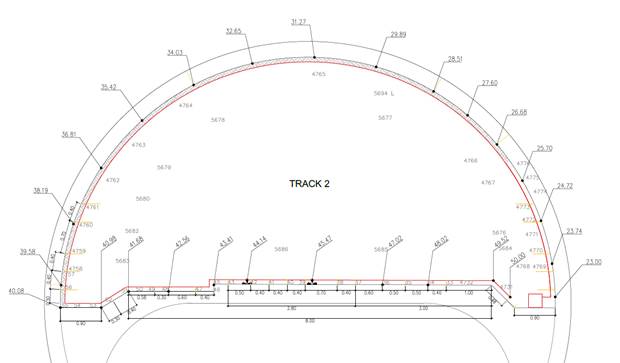

| Figura 12. Tramo de sección del túnel y tramificación de la FOD. | ||||
La siguiente Tabla 3 muestra la identificación de las Figura 13, Figura 14, Figura 15, Figura 16 y Figura 17 con el proceso de obra realizado:
| Tabla 3. Identificación de figuras. | ||||||||||||||
| Figura | Proceso de obra | Día / Rango de días | Longitud de FOD | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Figura 13 | Estado inicial | 4 oct. | Longitud total: 50 m | |||||||||||
| Figura 14 | Pre-excavación | 7 oct. | Longitud total: 50 m | |||||||||||
| Figura 15 | Excavación | 18 oct. – 07 nov. | Longitud total: 50 m | |||||||||||
| Figura 16 | Hormigonado cimentación | 13 dic. | Longitud total: 50 m | |||||||||||
| Figura 17 | Evolución temporal | 4 oct. – 17 may. | Longitud total: 50 m | |||||||||||
ESTADO INICIAL

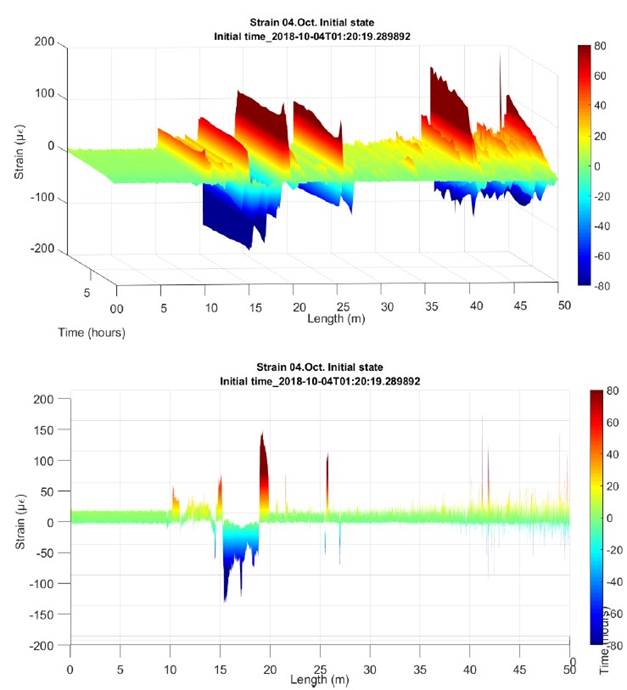

| Figura 13. Estado inicial y de calibrado. Longitud 50m de FOD. Vista axonométrica y frontal. | ||||
PRE EXCAVACIÓN

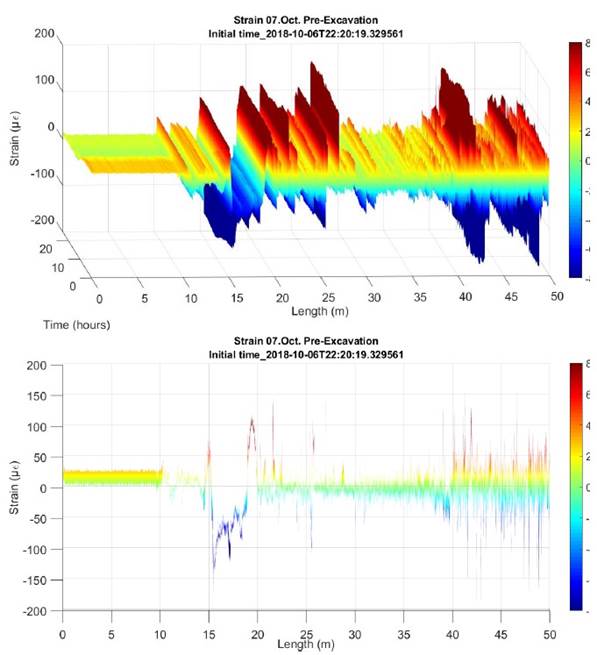

| Figura 14. Pre-excavación. Longitud 50m de FOD. Vista axonométrica y frontal. | ||||
EXCAVACIÓN

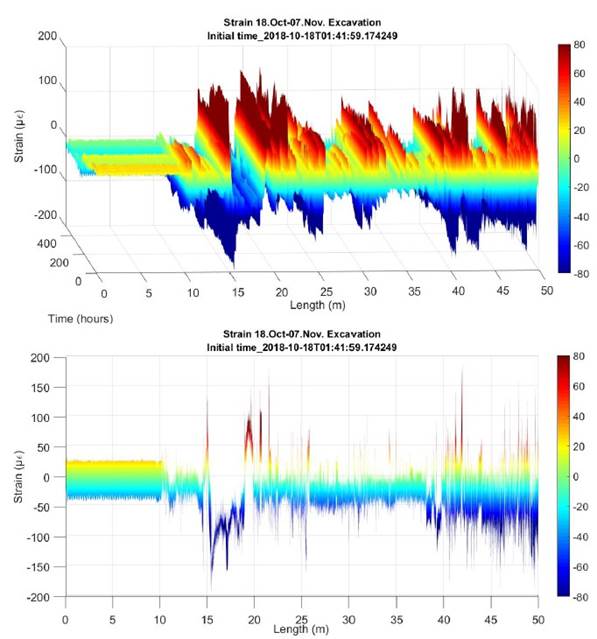

| Figura 15. Excavación completa. Longitud 50m de FOD. Vista axonométrica y frontal. | ||||
EXECUCIÓN 1ER TRAMO CIMENTACIÓN

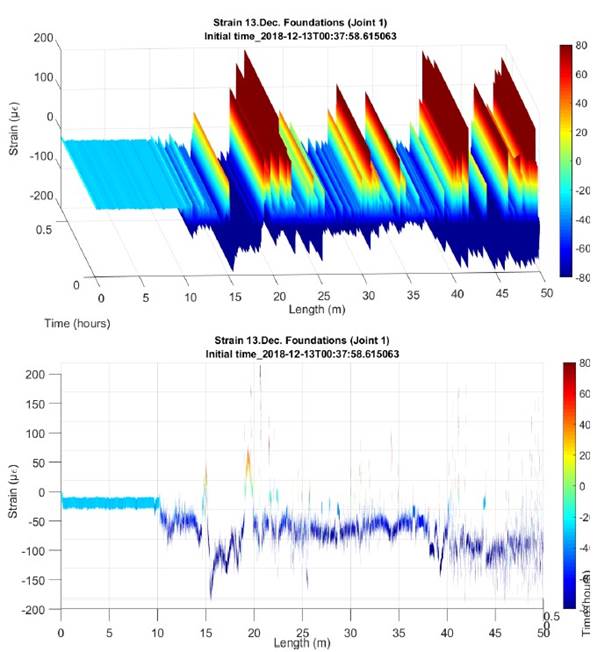

| Figura 16. Ejecución primer tramo de losa de cimentación. Longitud 50m de FOD. Vista axonométrica y frontal. | ||||
EVOLUCIÓN TOTAL

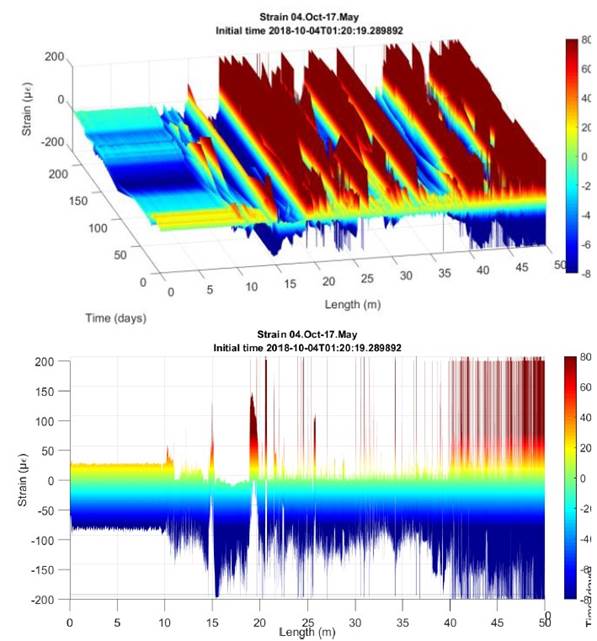

| Figura 17. Evolución temporal de 4 de octubre y el 17 mayo. Longitud 50m de FOD. Vista axonométrica y frontal. | ||||
A continuación, en las Figura 18 y Figura 19, se incorpora el registro de lecturas en 6 puntos críticos a lo largo de la sección de la bóveda del túnel.
| Figura 18. Identificación de puntos críticos de control en la bóveda del Túnel. | ||||

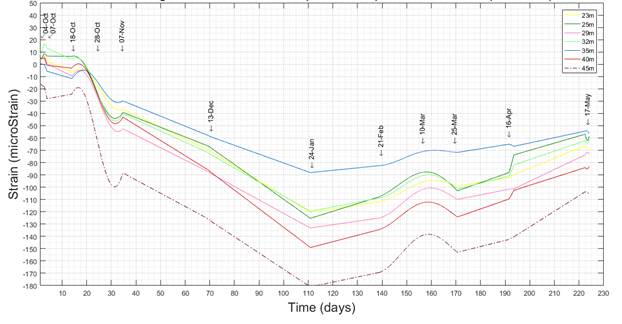

| Figura 19. Evolución temporal del 4 de octubre de 2018 al 17 de mayo de 2019 en puntos críticos de control. | ||||
De forma general se observa que:
- El tramo de fibra comprendida entre 40 y 50m ??? corresponde a la zona de vías. En este tramo es donde hay más excitación de la fibra dado el paso ferroviario. La vibración originada por el paso ferroviario produce que en este tramo haya más distorsión de lecturas. Aún y así, se observa como estas variaciones de microdeformaciones registradas tienen una tendencia de incremento a compresión, lo cual es coherente respecto a la descompresión y ovalización que sufre la sección curva del túnel y que genera que la losa haga una función de puntal ante esta acción. La ovalización del túnel se explica en el siguiente punto. Asimismo, en ningún caso los valores obtenidos superan la linde de aviso establecida en el Plan de Auscultación y Contingencias.
- El tramo de fibra comprendida entre 23 y 40m ??? corresponde a la zona de la bóveda. En este tramo se observa cómo, de forma general, ha habido un incremento de microdeformaciones de compresión a lo largo de la instrumentación. Éste es debido a la descompresión originada por la excavación y vaciado de tierras de la obra, de forma que esta descompresión produce una cierta “ovalización” de la sección, que se traduce en un incremento de compresión en la fibra interior de la sección (la fibra interior de la sección se comprime y la fibra exterior de la sección de descomprime). Se puede observar claramente como se pasa de un color verde (deformación nula e inicial) a un color azul que indica compresión. Asimismo, en ningún caso los valores obtenidos superan la linde de aviso establecida en el Plan de Auscultación y Contingencias.
- Respecto al análisis de tensiones y a partir de la definición del módulo de deformación longitudinal secante Ec de hormigón y para un estado de tensiones en condiciones de servicio, es decir, para un estado o estadio elástico donde las tensiones de las fibras del hormigón de la sección son proporcionales a las deformaciones, se desprende que, aun observando este incremento de ????, estas no inducen unas tensiones excesivas en la misma.
- El tramo de fibra comprendida entre 10 y 23m ??? corresponde al tramo de monitorización longitudinal. En esta zona se observan valores a compresión y a tracción, pero que a lo largo de su evolución han estado en todo momento constantes, es decir, sin variación respecto el origen de las lecturas y de calibrado. Este hecho indica que en este tramo no ha habido variaciones en respuesta de la estructura, es decir, que las actuaciones realizadas no han originado cambios de respuesta apreciables en la estructura.
- El tramo de fibra comprendida entre 0 y 10m ??? corresponde al tramo de fibra sin adherir. En esta zona se observa una evolución lineal sin cambios diferenciales, donde se constata que no hay variaciones substanciales de temperatura que induzcan variaciones tensionales importantes, de forma que no influyen en el resto de zonas de FOD adherida.
Asimismo, se pueden apreciar picos y/o discontinuidades obtenidas de la monitorización, los cuales corresponden a las zonas de junta entre tramos de las dovelas donde la fibra óptica sufre una desadherencia con el hormigón, ya desde su implantación en origen. Estos picos permanecen estables en lo que respecta a su ubicación.
4. Conclusiones
El uso de sensores de fibra óptica (Optical Backscatter Reflectometer) es una tecnología prometedora para la monitorización del estado estructural, ya que permite la posibilidad de un monitoreo continuo en el tiempo y el espacio de la tensión y la temperatura a lo largo de la fibra.
Se está realizando la monitorización de un tramo de túnel, que ha supuesto, hasta la fecha, un control de la estructura en servicio durante los ocho meses (octubre 2018 - mayo 2019) que abarcan las obras de construcción de la estructura de un edificio sobre la vía, hasta el nivel de planta 1ª, en la zona de edificio sobre el túnel.
La monitorización ha servido para identificar y caracterizar técnicamente los incrementos de tensiones de tracción y compresión, como consecuencia de las distintas fases de la obra, desde antes de comenzar, con las lecturas de calibración previas hasta la fase de construcción de la estructura, en que nos encontramos. La monitorización continuará hasta el final de la obra, prevista en noviembre de 2020.
Durante este periodo de 8 meses, las variaciones de microdeformación de la fibra FOD 1 han sido de 153(((que traducidas a tensiones suponen una variación de tensión máxima de 5,75MPa.
Estos valores son aceptables para este tipo de estructuras, por tratarse de valores de compresión en el hormigón. Por otra parte, en estos valores están incluidos los efectos térmicos.
A partir de las variaciones obtenidas en la monitorización de la fibra FOD 1 a lo largo de este medio ciclo térmico, se puede considerar que la repercusión de la acción térmica en el túnel ha sido despreciable
Una vez confirmado que túnel se encuentra en unas condiciones de seguridad adecuada y una vez acabada la obra, se dispondrá de un registro permanente para acceder a la sección, y poder realizar lecturas intermitentes a lo largo de su vida útil para conocer el comportamiento diferido. Esto se ha planteado dentro del preceptivo plan de mantenimiento del túnel.
